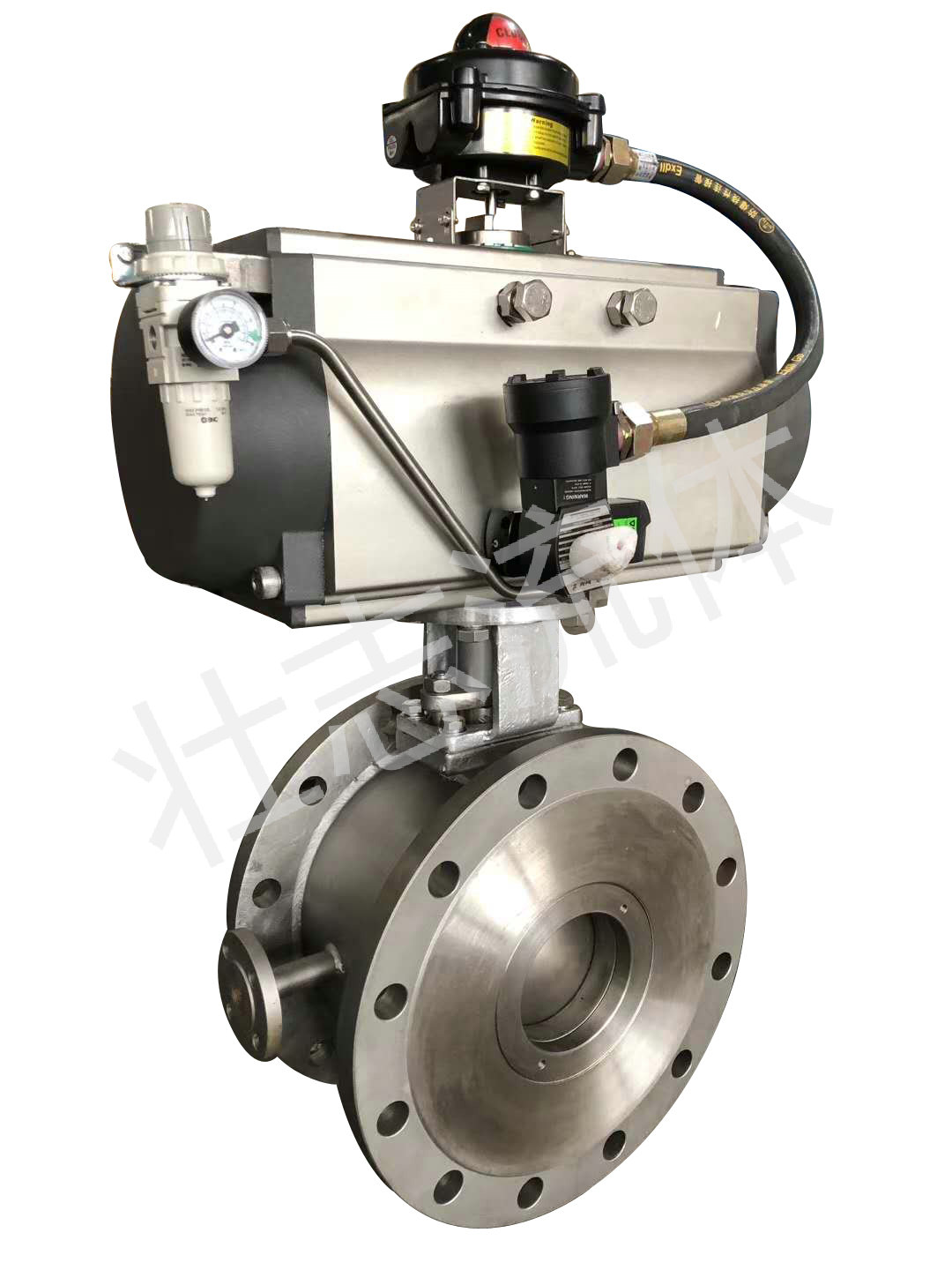

保温夹套V型球阀
气动V型调节球阀
用途和结构特点
气动V型球阀由ZSH、ZSS型气动活塞式执行机构与V型球阀组成。它与调节器、定位器等其他仪表配合,可密封管道内各种介质(气体、蒸汽、液体或浑浊液)进行远程控制,做调节使用;它与电磁阀配合,也可以作切断阀使用,具有可靠的密封性。它广泛应用于电力、石油、造纸、化工等工业部门,球芯上的V形缺口与阀座之间具有剪切作用,适用于控制高粘度、带有纤维细颗粒的流体,对控制造纸工业的纸浆显得尤为优越。
技术参数及性能
公称压力:1.6~6.4MPa
气源压力:0.4~0.6MPa
公称通径:DN25~400mm
法兰标准:JB/GB/HG/ANSI
流量特性:近似等百分比
使用温度:常温:-20~180℃
中温:-40~+450℃
阀体材料:ZG230~250,ZG1Cr18Ni9TI,ZG0Cr18Ni12Mo2Ti、304、316
轴:2Cr13 、304、316
转 角:90°
阀座材料:0Cr17Ni4Cu4Nb,聚四氟乙烯
阀盖材料:V形聚四氟乙烯
阀芯材料:ZG1Cr18Ni9Ti,ZG0Cr18Ni9MoTi
输入信号:电信号;0~10mA 4~20mA
气信号:400~700Kpa
泄露量: 软密封按GB4213/T表2中V级要求;
金属密封按Ⅳ级要求。
基本误差:±1.5%
回差:≤1.5%
死区:≤0.5%
公称通径、流量系数、允许压差值、气动装置型号见表一
表一
|
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
流量系数KV |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
545 |
798 |
1418 |
2209 |
3184 |
4309 |
5664 |
|
允许压差(MPa) |
14 |
8 |
10 |
9 |
20 |
14 |
8 |
10 |
6 |
3.5 |
1.6 |
2.5 |
2 |
1.5 |
可选附件:定位器、限位开关、过滤器、减压器、电磁阀、感应开关等。
气动装置型号:
|
公称通径(mm) |
25/32/40/50 |
65/80 |
100/125 |
150/200/250 |
300 |
|
气动装置型号 |
ZSH80 ZSS80 |
ZSH100 ZSS100 |
ZSH160 ZSS160 |
ZSH200 ZSS200 |
ZSH250 ZSS200 |

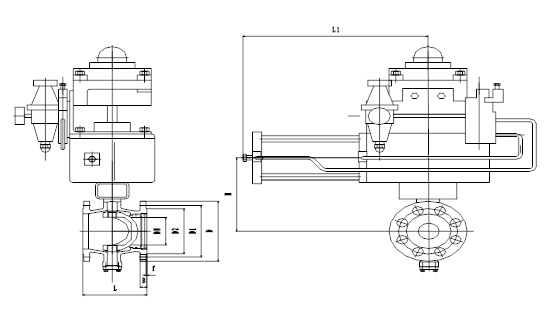

外型与连接尺寸
|
公称通径 |
L |
D |
D1 |
D2 |
f |
B |
H |
L1 |
N-Φ |
|
PN16 |
|||||||||
|
25 |
102 |
115 |
85 |
65 |
2 |
14 |
150 |
260 |
4-14 |
|
32 |
102 |
135 |
100 |
78 |
2 |
16 |
165 |
260 |
4-18 |
|
40 |
114 |
145 |
110 |
85 |
3 |
16 |
170 |
260 |
4-18 |
|
50 |
124 |
160 |
125 |
100 |
3 |
16 |
190 |
260 |
4-18 |
|
65 |
145 |
180 |
145 |
120 |
3 |
18 |
208 |
260 |
4-18 |
|
80 |
165 |
195 |
160 |
135 |
3 |
20 |
250 |
260 |
8-18 |
|
100 |
194 |
215 |
180 |
155 |
3 |
20 |
265 |
262 |
8-18 |
|
125 |
213 |
245 |
210 |
185 |
3 |
22 |
290 |
262 |
8-18 |
|
150 |
229 |
280 |
240 |
210 |
3 |
24 |
330 |
370 |
8-23 |
|
200 |
243 |
335 |
295 |
265 |
3 |
26 |
390 |
370 |
12-23 |
|
250 |
297 |
405 |
355 |
320 |
3 |
30 |
450 |
370 |
12-25 |
|
300 |
380 |
460 |
410 |
375 |
4 |
30 |
480 |
370 |
12-25 |
|
350 |
410 |
520 |
470 |
435 |
4 |
34 |
540 |
370 |
16-25 |
|
400 |
445 |
580 |
525 |
548 |
4 |
36 |
540 |
370 |
16-30 |
|
公称通径 |
L |
D |
D1 |
D2 |
f |
B |
H |
L1 |
N-Φ |
|
PN25 |
|||||||||
|
25 |
102 |
115 |
85 |
65 |
2 |
16 |
150 |
260 |
4-14 |
|
32 |
102 |
135 |
100 |
78 |
2 |
18 |
165 |
260 |
4-18 |
|
40 |
114 |
145 |
110 |
85 |
3 |
18 |
170 |
260 |
4-18 |
|
50 |
124 |
160 |
125 |
100 |
3 |
20 |
190 |
260 |
4-18 |
|
65 |
145 |
180 |
145 |
120 |
3 |
22 |
208 |
260 |
8-18 |
|
80 |
165 |
195 |
160 |
135 |
3 |
22 |
250 |
260 |
8-18 |
|
100 |
194 |
230 |
190 |
160 |
3 |
24 |
265 |
262 |
8-23 |
|
125 |
213 |
270 |
220 |
188 |
3 |
28 |
290 |
262 |
8-25 |
|
150 |
229 |
300 |
250 |
218 |
3 |
30 |
330 |
370 |
8-25 |
|
200 |
243 |
360 |
310 |
278 |
3 |
34 |
390 |
370 |
12-25 |
|
250 |
297 |
425 |
370 |
332 |
3 |
36 |
450 |
370 |
12-30 |
|
300 |
380 |
485 |
430 |
390 |
4 |
40 |
480 |
370 |
16-30 |
|
350 |
410 |
550 |
490 |
448 |
4 |
44 |
540 |
370 |
16-34 |
|
400 |
445 |
610 |
550 |
505 |
4 |
48 |
540 |
370 |
16-34 |
|
公称通径 |
L |
D |
D1 |
D2 |
f |
B |
H |
L1 |
N-Φ |
|
PN40 |
|||||||||
|
25 |
102 |
115 |
85 |
65 |
2 |
16 |
150 |
260 |
4-14 |
|
32 |
102 |
135 |
100 |
78 |
2 |
18 |
165 |
260 |
4-18 |
|
40 |
114 |
145 |
110 |
85 |
3 |
18 |
170 |
260 |
4-18 |
|
50 |
124 |
160 |
125 |
100 |
3 |
20 |
190 |
260 |
4-18 |
|
65 |
145 |
180 |
145 |
120 |
3 |
22 |
208 |
260 |
8-18 |
|
80 |
165 |
195 |
160 |
135 |
3 |
22 |
250 |
260 |
8-18 |
|
100 |
194 |
230 |
190 |
160 |
3 |
24 |
265 |
262 |
8-23 |
|
125 |
213 |
270 |
220 |
188 |
3 |
28 |
290 |
262 |
8-25 |
|
150 |
229 |
300 |
250 |
218 |
3 |
30 |
330 |
370 |
8-25 |
|
200 |
243 |
375 |
320 |
282 |
3 |
38 |
390 |
370 |
12-30 |
|
250 |
297 |
445 |
385 |
345 |
3 |
42 |
450 |
370 |
12-34 |
|
300 |
380 |
510 |
450 |
408 |
4 |
46 |
480 |
370 |
16-34 |
|
350 |
410 |
570 |
510 |
465 |
4 |
52 |
540 |
370 |
16-34 |
|
400 |
445 |
655 |
585 |
535 |
4 |
58 |
540 |
370 |
16-41 |
安装、维护和使用:
(一)安装
1.1 安装前应仔细核对阀门铭牌内容,保证阀门的类型、尺寸、阀座材料、使用温度等额定符合管道的使用情况。
1.2 安装使用前最好能对阀门所有连接处的螺栓进行检查,保证其以均匀拧紧。并检查填料是否压紧、密封。
1.3 安装前应对管线进行清扫,去除管线中的油污、焊渣等杂质。
1.4 阀门在搬运中应轻取,禁止抛仍或跌落。
1.5大型阀门应安装固定支架,保证阀门安装后,整条管线的稳定性和安全性。
1.6阀门安装时,应取下阀门两端的防尘盖。
1.7阀门往管道上安装时,在法兰间垫进合适的密封垫片,取相应的规
格的螺栓把法兰对角均匀拧紧。
1.8如阀门安装后发现阀杆密封有渗漏,可能是在运输中震动和温度变化引起填料松弛,拧紧填料压盖螺母即可。并注意给填料加些润滑油,可减轻操作力矩。
1.9如阀门为非手动装置,必须设置好执行机构的空间位置,以便在意外情况的人工操作及维修。并在正式投产前对驱动装置进行检查和测试。
(二)储存与维护
2.1在干燥通风的室内,两端应盖上防尘盖,以保证阀门的内腔清洁。
2.2长期存放的阀门密封面应涂防锈油,并定期检查。
2.3大型阀门存放在室外保管时,应将其支撑起来,不要与地面接触,并用塑料薄腊覆盖保护。
2.4长期存放的阀门重新使用时,应检查调料是否失效,并对各转动部位加注润滑油。
2.5阀门在使用中应定期检查以保持阀门的使用性能,包括定期拧紧阀门填料压盖螺母,以补偿阀杆磨损。如果阀门与驱动装置使用无松动联轴器,则要先松开联轴器,然后拧紧填料压盖螺母。
2.6阀门必须在规定的使用期内使用和进行维修,包括更换垫片、调料 、密封圈及球体(按需要)等密封副。
2.7保持阀门的工作环境清洁,能延长阀门的使用寿命。
型号编制说明
阀大类符号 公称压力
![]()
订货须知:
订货时,请写明:
1、 阀门型号
2、 2、公称通径
3、公称压力和法兰连接型式
4、阀体和阀内组件材料,表面硬化处理要求
5、介质名称、温度和比重
6、特殊要求,禁油、禁铜等。
